高压电缆分布式局部放电在线监测方案
方案总体概述
本方案针对10kV～500kV电力电缆（含电缆本体、中间接头、终端头、电缆隧道/管沟/直埋线路）绝缘老化、受潮、气隙、爬电、接头压接不良等缺陷，采用分布式高频脉冲电流（HFCT）+ 特高频（UHF）融合监测架构，搭配边缘计算降噪、PRPD图谱智能诊断、双端时差定位技术，实现电缆局部放电24小时不间断在线监测、缺陷精准定位、趋势预警与状态评估。
方案严格遵循DL/T 1416、DL/T 1573、IEC 60270、IEC 61850等行业标准，解决传统局放监测噪声大、误报高、定位不准、无法长期连续监测的痛点，适配城市电网、工业园区、新能源场站、隧道电缆等全场景部署，具备高可靠性、强抗干扰、易运维、可对接现有电力监控平台的核心优势。
核心落地目标：提前预判电缆绝缘隐患、避免突发击穿跳闸、实现电缆状态检修、降低运维成本、提升线路安全运行时长。
核心监测原理与技术选型（靠谱核心）
摒弃单一监测技术的局限性，采用双技术融合检测，兼顾微小缺陷捕捉与复杂环境抗干扰能力，是行业公认的成熟可靠技术组合。
1. 高频脉冲电流法（HFCT，主监测技术）
通过开合式高频电流传感器卡扣在电缆接地线、交叉互联线、中间接头接地线上，耦合局放产生的纳秒级脉冲电流信号。该技术灵敏度可达5pC，可精准捕捉电缆本体、接头内部微弱局放信号，具备信号稳定、安装不停电、无接触损伤的优势，是电缆局放监测的主流核心技术。搭配高速采样采集单元，可完整采集局放脉冲波形、幅值、频次数据。
2. 特高频法（UHF，辅助抗干扰复核）
通过特高频传感器捕捉局放辐射的超宽频电磁波信号，有效规避工频干扰、设备启停噪声、环境电磁杂波，适配电缆隧道、开关柜夹层、密集线缆等强干扰场景。用于复核HFCT监测异常信号，过滤外部虚假干扰，大幅降低系统误报、漏报率，保障监测数据真实性。
3. 核心定位算法
采用双端时差定位+脉冲反射定位融合算法，结合分布式传感器组网数据，可实现电缆线路局放缺陷±1m高精度定位，精准锁定故障区间、具体接头位置，彻底解决传统方案只能发现异常、无法精准定位的问题。
系统整体架构（分层分布式，稳定可扩展）
系统采用“感知层-采集传输层-边缘计算层-平台应用层”四层分布式架构，模块化设计、分层独立运行，单节点故障不影响整体系统，可靠性拉满，支持后期扩容叠加温度、护套环流监测功能。
1. 感知层（前端分布式传感器）
为线路最小监测单元，全线分布式部署，无监测盲区，核心设备如下：
•HFCT高频电流传感器：开合式结构，免停电安装，适配各类电缆接地线，带宽10kHz～30MHz，高灵敏度、低损耗，全覆盖捕捉局放脉冲信号。
•UHF特高频传感器：壁挂/吸附式安装，带宽300MHz～1.5GHz，用于环境噪声过滤、局放信号复核，适配强电磁干扰场景。
•辅助传感器（选配）：温度传感器、护套环流传感器，同步监测电缆运行环境与电气参数，辅助绝缘状态综合诊断。
2. 采集传输层（现场采集终端）
每段电缆区间配置一台分布式局放采集单元，就近接入所有传感器信号，具备高速采样、信号预处理、数据缓存功能。支持有线光纤、4G/5G、以太网多传输方式，数据传输加密、断点续传，杜绝数据丢失，适配野外、隧道、城区各类部署环境。

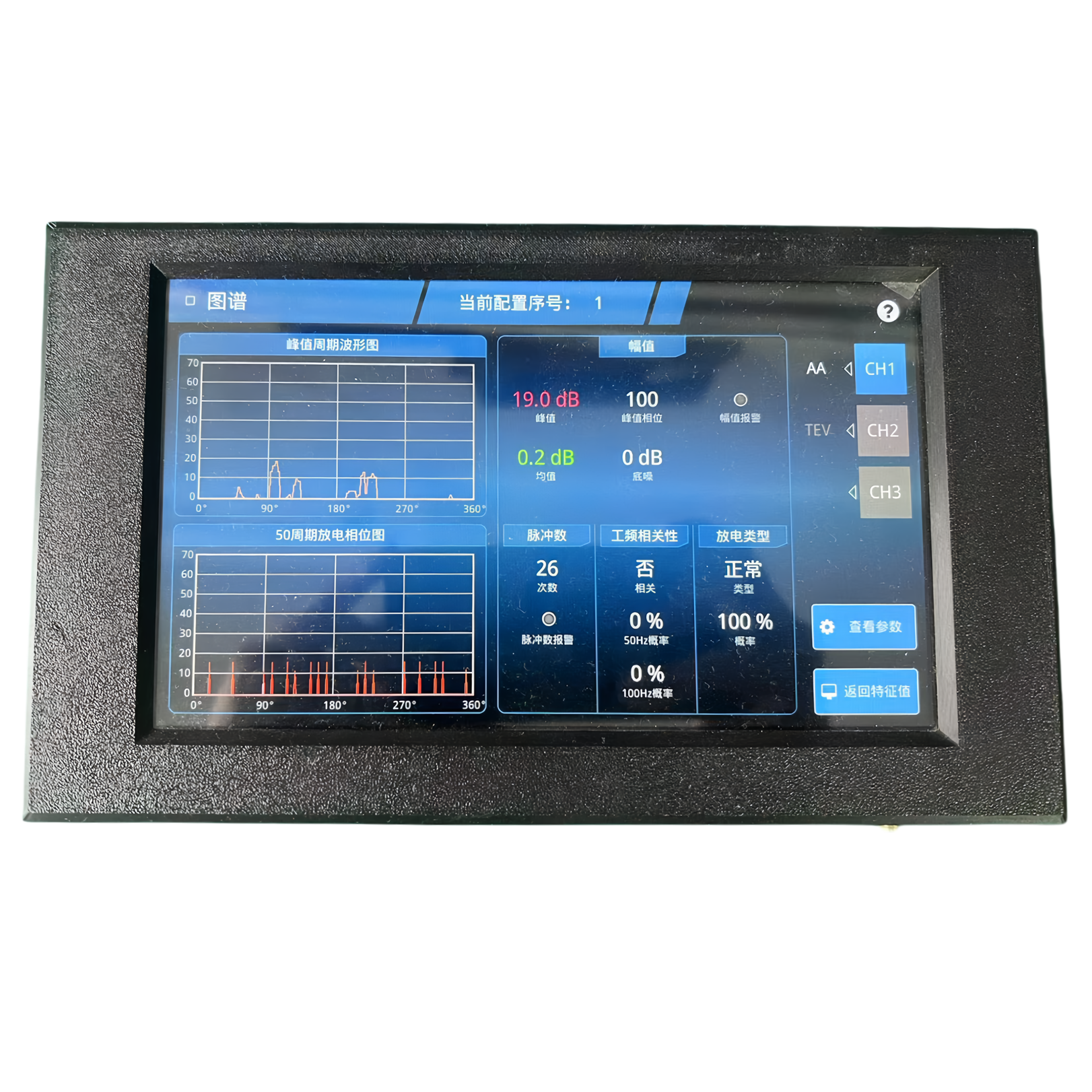

3. 边缘计算层（就地智能分析）
核心降噪、去干扰、初步研判单元，所有原始信号就地处理，减少云端传输压力。内置专属局放算法库，可实现：现场噪声实时甄别、干扰信号过滤、局放特征提取、PRPD图谱实时生成、异常初步分级预警，避免无效数据上传，提升系统响应速度与稳定性。
4. 平台应用层（远程监控中心）
部署于站内监控主机或云端服务器，集成数据存储、智能诊断、可视化展示、预警推送、报表统计、设备管理全功能，支持对接变电站SCADA、电力运维平台，兼容IEC 61850、Modbus标准协议。

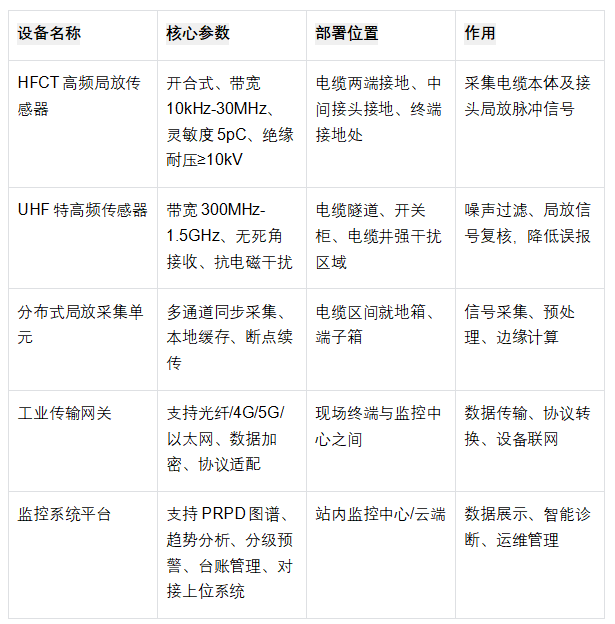

标准硬件配置清单（工程落地版）
配置均为电力工程通用成熟设备，无小众定制配件，兼容性强、售后稳定、方便运维替换。
